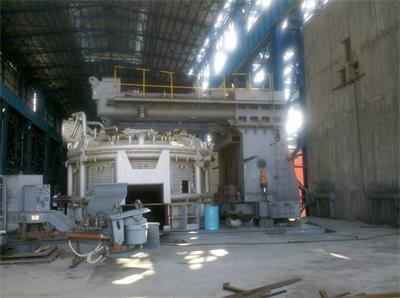

Система электрической дуговой печи (EAF)

Электрическая дуговая печь (EAF)system.

Система состоит из Advantech 5x86 / 133 промышленного компьютера, входных и выводов (D / D / доска, доска доски A / D и пульсовой доски для триггера), датчиков тока серии WB и датчики напряжения, Fuji G11

Один запас) и AC асинхронный мотор. Схема блокировки системы отображается в.Эта система использует электропривод для управления движением вверх и вниз электрода. После расчета выберите мощность индукционного двигателя 7,5 кВт и на основе выбора преобразователя частоты. Эта система использует Fujifilm g.Точка: нет необходимости в положительном и отрицательном сигнале преобразования, только в соответствии с заданным разным напряжением напряжения контроля частоты и полярность может управлять скоростью двигателя и рулевого управления.

Образцы датчика от КТ, потому что дуговой ток электрода слишком высок (около 25ка). Поскольку входной сигнал карты конверсии A / D является типом напряжения, мы выбираем.WBI412AS1Q Тип тока - датчик напряжения. Для дугового напряжения (обычно около 250 В) промежуточная ссылка не требуется.Для удобства контроля и обслуживания каждая фаза электрода является отдельным набором оборудования (включая датчик, инвертор, двигатель и печатная плата), которая спроектирована в программном обеспечении управления.

Принцип контроля.Кроме того, номинальная текущая настройка и модули питания нуждаются в блоке питания от 0 до 12 В, могут быть через небольшие трансформаторы и WY17812, WY27912 и другие группы

Конверсионная карта A / D типа PCL730, разработанная компанией Advantech, выбрана в этой системе. Эта карта обеспечивает 32 канала Dio (DigitalInPutOutputput), в том числе 16 входных каналов и 16.С легкой изоляцией сцепления, используемой для улучшения противодействующей способности системы. Разрешение 12 бит PCL728 D / A Conversion Card в качестве выходной карты, эта доска имеет два канала.

Перемычка карты установлена ​​на -10 В ~ + 10 В, вы можете напрямую управлять преобразователем частоты. В вышеупомянутой системе выбран карта конверсии A / D типа PCL813 с 12-битным разрешением.Дуговое ток, дуговое напряжение и текущее значение можно преобразовать в A / D только с одним куском.

Преобразователь частоты и связанные с ними цепи

Fujifilm Inverter Terminal 12 - это набор входной клеммы напряжения, клемма 11 - это аналоговый сигнал, общий клемм, FWD - это командная клемма Run / Stop, CM - это общий клемм ввода контакта. Потому что я не могу

Включите метод электропитания основного контура для эксплуатации конвертера и остановитесь. Используя схему, показанную на рисунке 5, просто нажмите кнопку, чтобы переключить SB для AC при сохранении основного контура на

Потяните км1, чтобы сделать индикаторный свет, км2 к преобразователю преобразователя частоты

Этот тип преобразователя частоты устанавливается, контролируется и запрашивается клавиатурой и панелью операционной системы (иерархия преобразования экрана). Оператор может установить свою собственную информацию на ЖК-мониторе и клавишу операции.Максимальная частота, номинальное напряжение, время ускорения, характеристики крутящего момента и т. Д. В процессе работы выберите данные, которые вы заботитесь о (например, выходное напряжение), как объект мониторинга в реальном времени. Дизайнеры также.Требуется создание соответствующего тормозного сопротивления, обрабатывать сигнал тревоги тревоги и противодействованные меры
